飛梭直線導軌產品說明

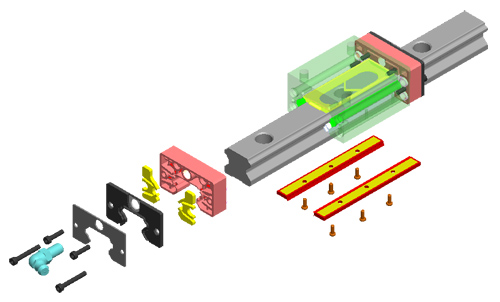

飛梭直線導軌主要結構

滾動循環系統：滑塊、導軌、端蓋、鋼珠、保持器；

潤滑系統：端蓋側附有油嘴，微型滑塊則于端蓋側預留注油孔，可將油或油脂注入滑塊內部以潤滑；

防塵系統：刮油片、金屬防塵片、螺栓蓋、底部防塵配件

飛梭直線導軌產品特點

工作精度高：直線導軌的運動由滾動來實現，不僅摩擦系數降至滑動導軌的1/50，動、靜摩擦阻力的差距亦變成很小，實現運動平穩，減少沖擊和振動，不易產生爬行現象，故能達到μm級進給和定位精度，有益于提高數控系統的響應速度和靈敏度。

大幅度降低驅動率：由于直線導軌運動時摩擦力非常小，只需較小的動力，便能使機臺運動，明顯大幅度減小機臺電力損耗量，且因摩擦產生的熱量很少，是適用于高速，頻繁啟動和換向的運動部件。

潤滑結構簡單：直線導軌在滑塊上裝有注油杯，可直接以注油方式注入油脂，亦可連接供油管以自動供油機潤滑，使其的磨耗降至更少，使機臺能長時間保持精工。

防塵、密封能力強：直線導軌防塵性能良好，滑塊的兩端裝有密封端蓋，底部可選用密封底片，同時滑軌固定螺釘孔配有防塵螺孔蓋，防止灰塵的積累，從而保證產品的壽命和性能。

安裝方面、互換容易：由于采用精密的加工技術，滑軌直線度高，滑軌中的安裝螺孔誤差少，安裝方便，直線導軌具有互換性，可分別更換滑塊或是直線導軌，即可使機臺重新達到高精度。

承載能力大、剛性更強：直線導軌采用哥德式四點接觸設計，合理比值的圓弧溝槽，不僅接觸應力小，載荷能力及剛度相對V型平面球點接觸時亦大大提高。由于銅球受到對稱四點束制，可同時載受四周各方向的負荷，且幾乎無偏移現象發生，因此剛性更強能維持高精度。
